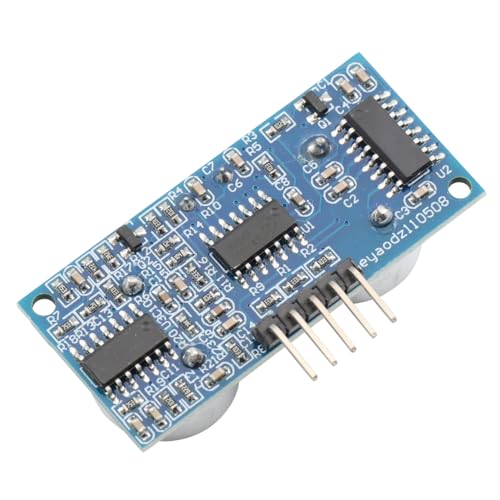

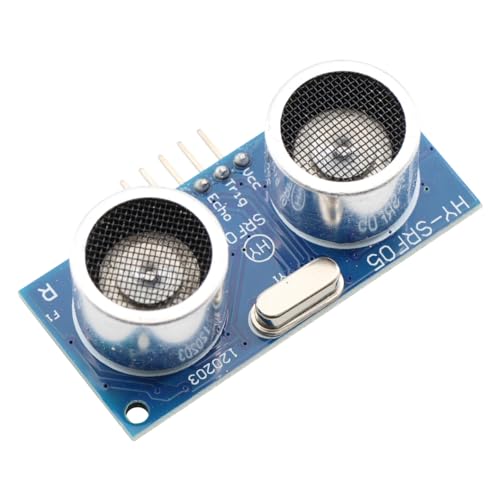

DEWOTHV HY-SRF05 Module de Capteur de Distance à Ultrasons 5 V CC Cinq Broches Module de Capteur à Ultrasons Distance de Détection 2 cm - 450 cm pour Arduino (Paquet de 2)

Caractéristiques :

• 【Présentation du produit 】Le module de télémétrie ultrasonique HY-SRF05 offre des performances stables et peut mesurer des distances comparables à celles d'autres modules de télémétrie ultrasonique, tels que le SRF05 et le SRF02. Il offre une grande précision, un angle mort très faible (2 cm) et une télémétrie stable.
• 【Principe de fonctionnement du module 】La télémétrie est déclenchée par une entrée E/S, fournissant un signal haut d'au moins 10 µs. Le module émet automatiquement huit ondes carrées de 40 kHz et détecte si un signal est renvoyé. À la réception d'un signal, la sortie E/S génère un signal haut dont la durée correspond à celle du signal.
• 【Paramètres techniques 】Tension de fonctionnement : 5 V CC ; Courant de repos : moins de 2 mA ; Niveau de sortie : haut 5 V ; Niveau de sortie : bas 0 V ; Angle de détection : maximum 15 degrés ; Portée de détection : 2 cm à 450 cm ; Haute précision : jusqu’à 0,3 cm
• 【Instructions】Lorsqu’un port de contrôle envoie un signal haut de plus de 10 µs, le port de réception attend une sortie de niveau haut. Dès que cette sortie se produit, une minuterie est déclenchée. Lorsque le port passe à l’état bas, la valeur de la minuterie est lue, représentant la durée de la mesure, permettant ainsi le calcul de la distance. Ce cycle de mesures est répété pour déterminer la distance mesurée.

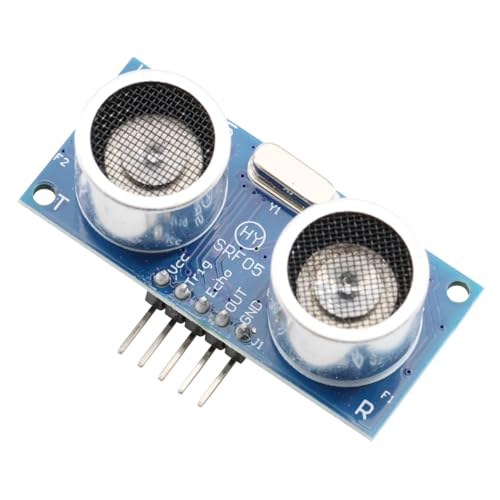

• 【Méthode de câblage】VCC, trig (port de contrôle) ; écho (port de réception), GND
