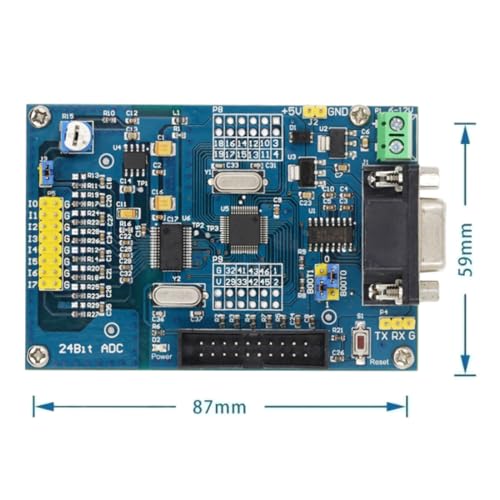

Hipzeepo Module de Conversion Analogique-Numérique (AD) Haute Précision ADS1256 24 Bits, ADC 24 Bits, pour STM32F103C8T6.

ASIN : B0GRVTYL6D

Marque : Hipzeepo

Hipzeepo Module de Conversion Analogique-Numérique (AD) Haute Précision ADS1256 24 Bits, ADC 24 Bits, pour STM32F103C8T6.

Informations :

NumberOfItems1
Voir le prix sur Amazon

Caractéristiques :

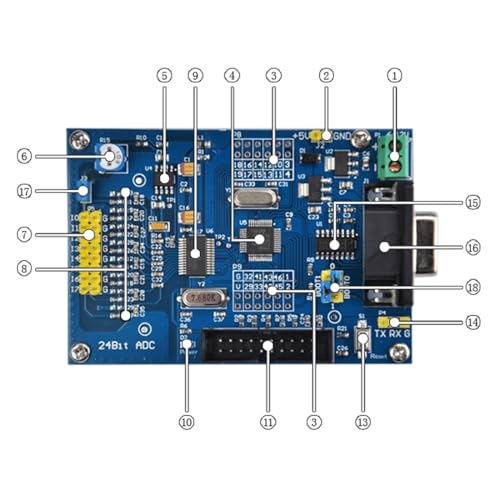

  • Référence 2,5 V, haute précision, faible dérive thermique ; connecteur USB vers TTL, correspondant aux broches TX, RX et GND du microcontrôleur, permettant une communication directe avec un ordinateur ; potentiomètre ajustable, tension de sortie réglable connectée à AIN0/15. Circuit intégré de communication série 3232 importé ;
  • Brochage GPIO du STM32F103C8T6 pour un développement secondaire simplifié ; la sérigraphie correspond directement aux numéros de broches de la puce ; non marqué ; microcontrôleur principal neuf : STM32F103C8T6 ; bouton de réinitialisation du STM32F103C8T6 ;
  • canaux d'acquisition de données : I0 à I7 se connectent à la borne positive de la tension acquise, G est la masse analogique et se connecte à la borne négative de la tension acquise ; connecteur série ; 8. Filtrage d'entrée et d'atténuation : atténuation n'est effectuée par défaut, mais il est possible de souder des d'atténuation.
  • Borne d'alimentation, plage de tension d'entrée 5,5 V - 12 V (alimentation 5 V, à connecter directement à la borne 2) ; LED témoin d'alimentation ; borne d'alimentation 5 V (bornes 1 et 2, une seule à connecter) ; interface JTAG, conforme aux spécifications -V8 ou V9 ;
  • Commande marche/arrêt de la tension de sortie du potentiomètre ajustable sur I0/AIN0 : déconnectez IO et laissez-la flottante ; connectez I0 pour mesurer la tension de sortie du potentiomètre ajustable ; puce d'acquisition de données ADS1256IDB, neuve et importée ; cavalier de sélection BOOT0 et BOOT1 pour STM32 ;
